製品事例

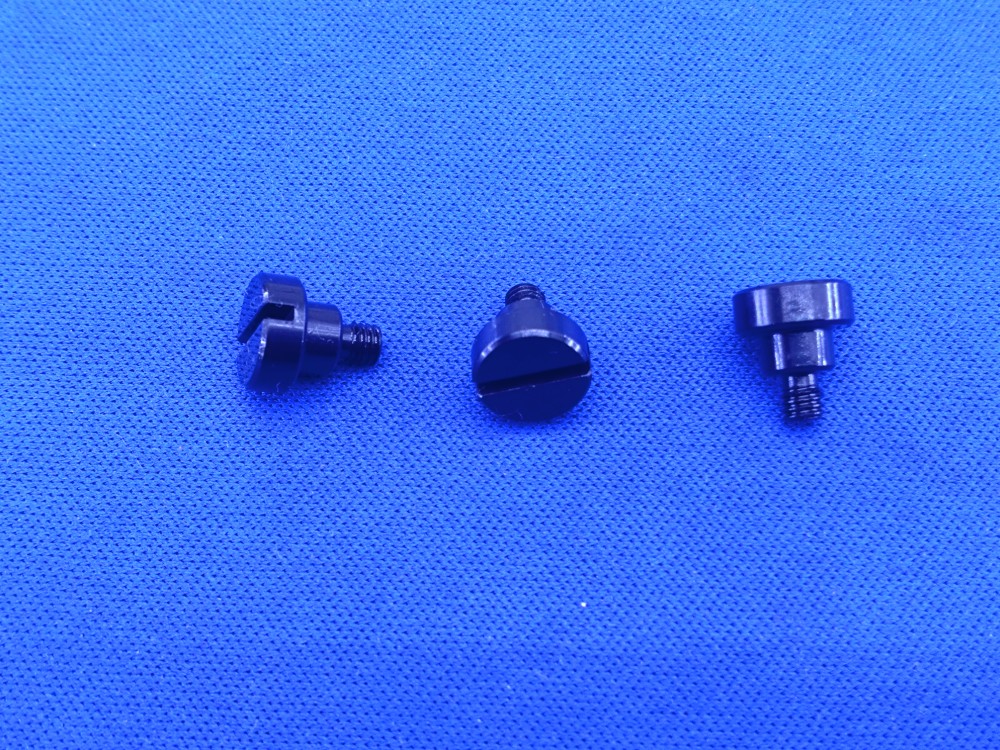

S45C製 段付きボルト 製作品
| 材質 | S45C |
|---|---|
| 形状 | 段付きボルト |
| 業界 | 産業機械（搬送関係） |

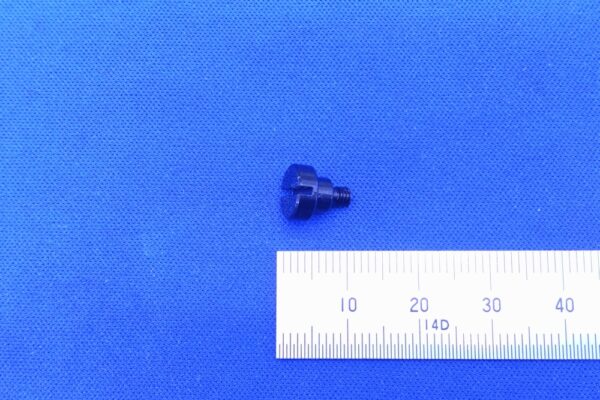

| サイズ | M3xP0.5 最大外径Φ8 全長8.5mm |
こちらは、産業機械の搬送関係に用いられる段付きボルトの製作品になります。
一般的には六角穴が開いていますが、今回はスリ割り（リセス）加工での製作をご依頼頂きました。
市販品に相当品があまり流通していないため、特注製作品として全加工対応いたしました。
最大径がΦ8と小さく、また数量が10個と小ロットであったため、スリ割り部を含めてNC旋盤にて全加工対応しました。また加工時には掴み代が小さいため、製品が飛ばないよう、当社保有の治具を用いて加工しました。
鉄材からの切削加工、表面処理（黒染め）まで当社と協力会社にて一貫生産することで、客先納品後にすぐにご使用いただけました。
